L-116Projekt domu całoroczego

Odbicie lustrzane:
Cena:
3 100,00 zł
Gwarantujemy:
Charakterystyki energetyczne Charakterystyki energetyczne Gwarancja najniższej ceny Gwarancja najniższej ceny Najwyższa jakość opracowania, zgodność z normami Najwyższa jakość opracowania, zgodność z normami Wysyłka gratis Wysyłka gratis Zestawienie materiałów, bezpłatna zgoda na zmiany Zestawienie materiałów, bezpłatna zgoda na zmiany
Karta katalogowa:

Poziom –1: W części piwnicznej zlokalizowane są pomieszczenia: kotłownia z miejscem na składowanie opału, spiżarnia oraz magazyn. W hallu znajdują się schody które prowadzą na do części parterowej...

Czytaj więcej

Opis projektu
Rzuty i przekroje

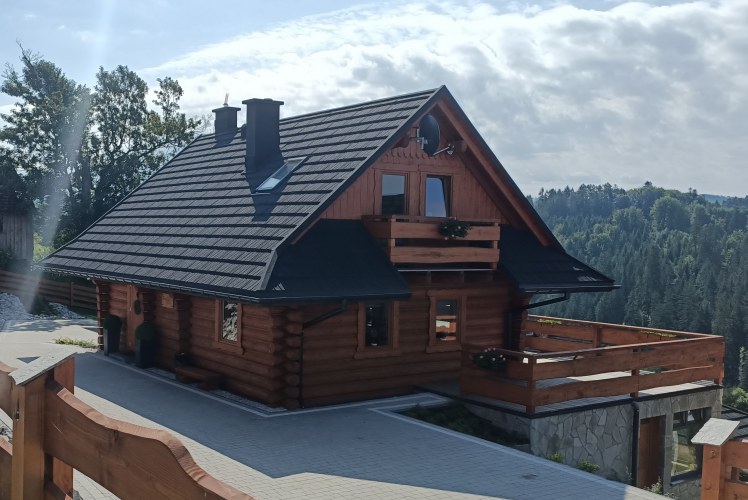

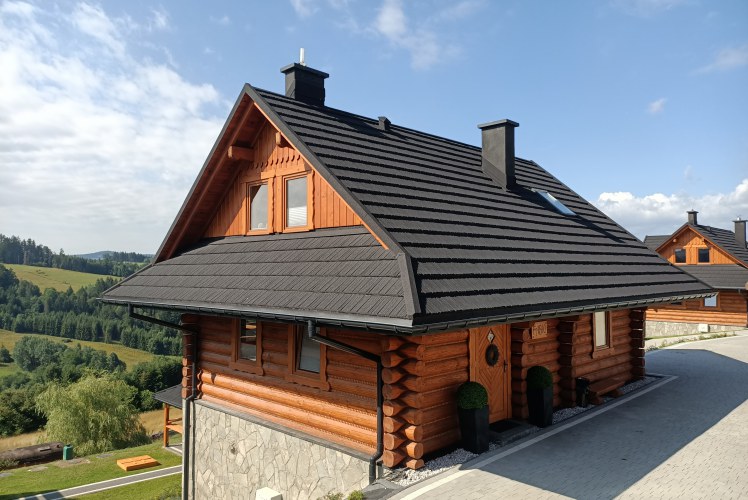

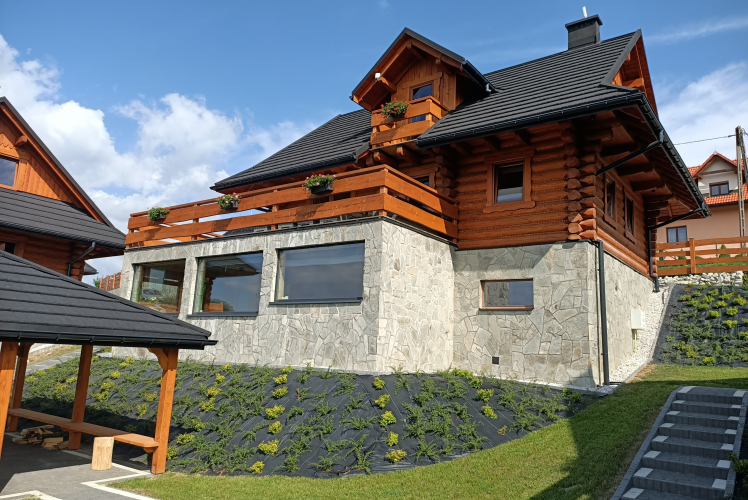

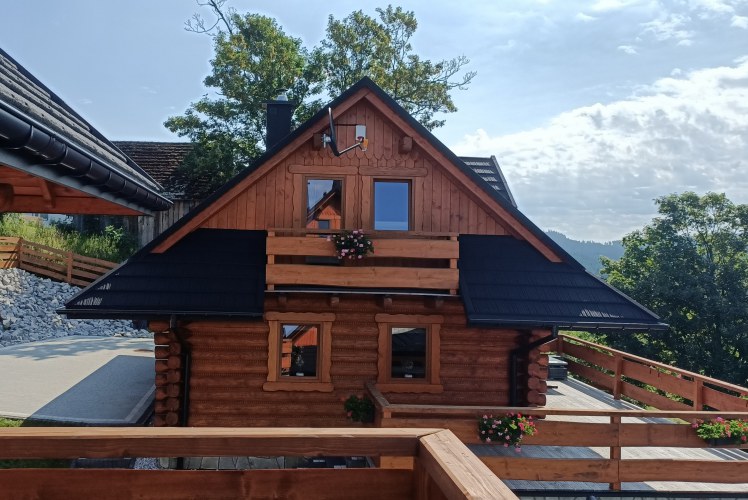

Realizacje

Opis projektu

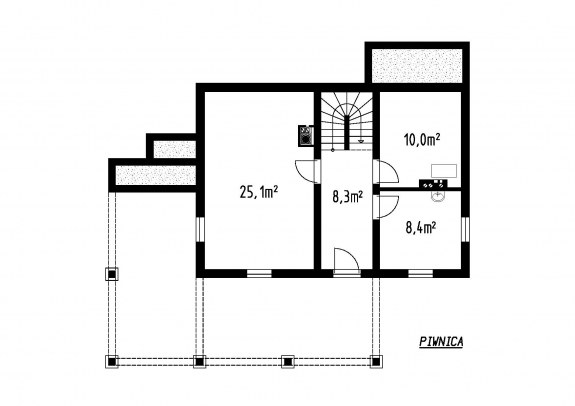

Poziom –1: W części piwnicznej zlokalizowane są pomieszczenia: kotłownia z miejscem na składowanie opału, spiżarnia oraz magazyn. W hallu znajdują się schody, które prowadzą na do części parterowej.

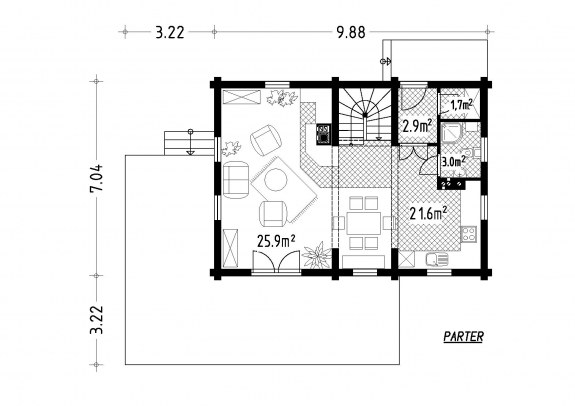

Poziom 0: W części parterowej znajdują się łazienka, salon połączony z jadalnią i kuchnią oraz wiatrołap. Przez salon dostaniemy się na taras.

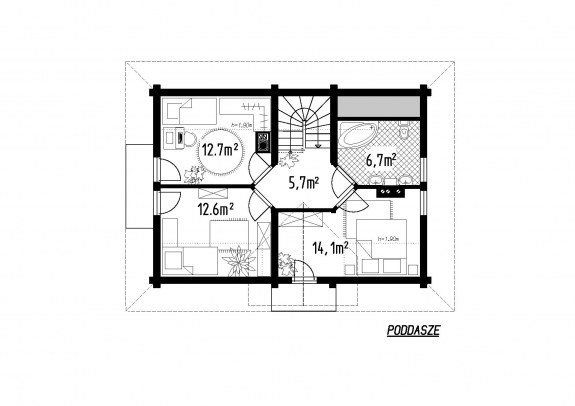

Poziom +1: W tej części znajdują się trzy pokoje sypialniane + łazienka, wc.

Opracowanie zawiera projekt wewnętrznych instalacji wody, kanalizacji sanitarnej, centralnego ogrzewania, kotła na pellet  w  projektowanym budynku mieszkalnym, który jest wolnostojący, parterowy z poddaszem użytkowym, podpiwniczony.
Do obliczeń sezonowego zapotrzebowania na ciepło przyjęto, że budynek znajduje się w III strefie klimatycznej. Obliczenia wykonano programem INSTAL-OZC. Obliczeniowe zapotrzebowanie na ciepło budynku wynosi 8,0 kW.

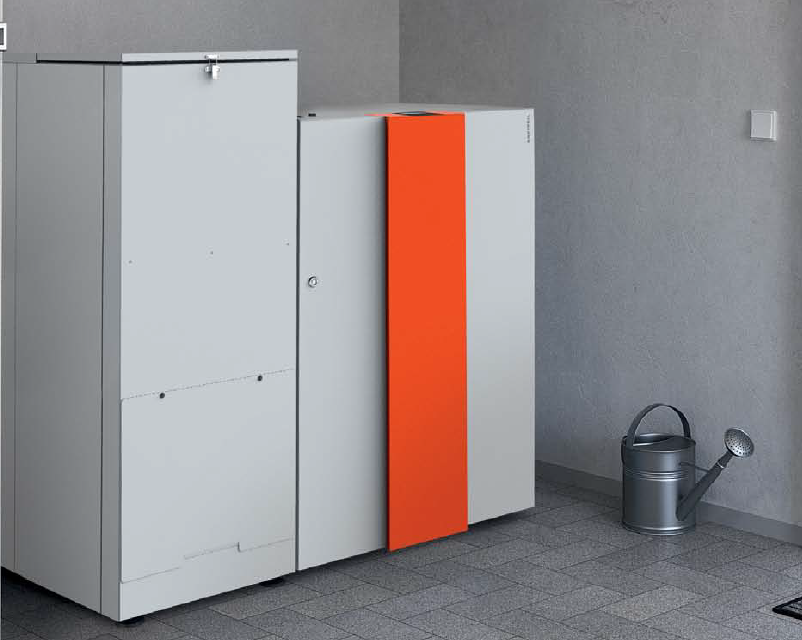

Źródłem ciepła dla celów centralnego ogrzewania oraz ciepłej wody użytkowej będzie Kocioł na pellet Easypell o mocy 20 kW współpracujący z podgrzewaczem c.w.u. o poj. 300 l.
Zapłon, odpopielanie tacy palnika oraz transport pelletu drzewnego są automatyczne. Elektroniczny regulator kotła z ergonomicznym programowaniem pozwala łatwo uzyskać pożądaną temperaturę ogrzewania i ciepłej wody użytkowej. Kocioł Easypell posiada certyfikat 5 klasy, wg normy EN 303-5:2012 oraz spełnia warunki Ekoprojektu (Ecodesign).
System ECO – efektywna kontrola i optymalizacja spalania poprzez czujnik temperatury płomienia i pomiar podciśnienia, atestowane zabezpieczenie przeciwpożarowe, Automatyczne oczyszczanie kotła.

Dane:
Moc znamionowa 20 kW
Ciężar 350 kg
Sprawność kotła przy obciążeniu znamionowym / przy obciążeniu częściowym 93,9 / 92,3 %
Pojemność wodna 70  litrów
Pojemność zbiornika pelletu  165 kg
Przyłącze elektryczne 230 VAC, 50 Hz, 13 A
Paliwo pellet z drewna wg EN ISO 17225-2 Klasa A
Współczynnik efektywności energetycznej EEI (kocioł z wbudowanym regulatorem) 120

Możliwe jest zastosowanie innych form ogrzewania jak gaz, prąd lub pompa ciepłą.

Zobacz inne wersje projektu L-116 !

Budujesz dom w Bielsku-Białej lub okolicach?
Zapraszamy do naszego biura w Bielsku-Białej. Zajmujemy się adaptacją projektów gotowych oraz opracowanie projektów indywidualnych.

Plan domu L-116 dedykowany jest na działki pochyłe. Zobacz grupę projektów na działki na skarpie.

Dane techniczne

Powierzchnia użytkowa

98.30 m²
+ m²
Powierzchnia zabudowy
+ taras
69.60 m²
45.6 m²
Kubatura netto680.00 m³
Kąt nachylenia dachu40°
Wysokość budynku9.53 m
Min. wymiary działki
długość x szerokość
19.00 x 20.00 m
FunkcjonalnościBez garażu
KondygnacjePodasz użytkowe
PiwnicaTak
TechnologiaBale
