L-240

Odbicie lustrzane:
Cena:
3 600,00 zł
Karta katalogowa:

Warunki i sposób posadowienia Budynek posadowiony na ławach fundamentowych zbrojonych podłużnie 4-ma prętami o średnicy 12 mm i strzemionami o średnicy 6mm w rozstawie max. 25 cm. Fundamenty...

Czytaj więcej

Opis projektu

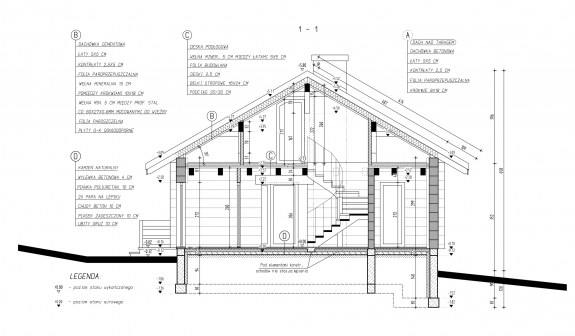

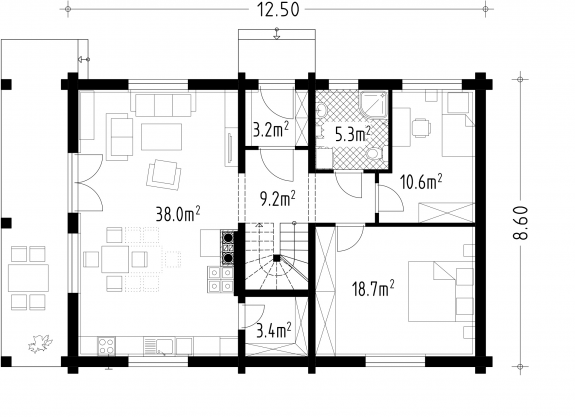

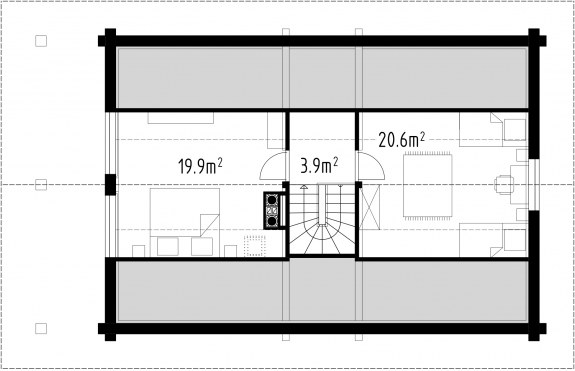

Rzuty i przekroje

Opis projektu

Warunki i sposób posadowienia
Budynek posadowiony na ławach fundamentowych zbrojonych podłużnie 4-ma prętami o średnicy 12 mm i strzemionami o średnicy 6mm w rozstawie max. 25 cm. Fundamenty wykonane na podkładzie z chudego betonu B7,5 MPa gr. min. 7 cm. Przyjęto, że max. obciążenie jednostkowe podłoża pod fundament nie będzie przekraczać 150kN/m2.

Przegrody zewnętrzne i wewnętrzne nośne

  • Ściany zewnętrzne – w części nośnej parteru – ściany drewniane gr. 30 cm w konstrukcji wieńcowej + ocieplenie, ściany zewnętrzne szczytowe – w konstrukcji szkieletowej + ocieplenie. Ściany fundamentowe, zaprojektowano jako ściany wylewane do poziomu izolacji poziomej ściany.
  • Ściany wewnętrzne nośne – pełnią rolę nośną konstrukcji stropu i dachu. W projekcie zastosowano – na parterze ścianę w konstrukcji wieńcowej gr. 20 cm. Na poddaszu rolę nośną pełnią ściany szczytowe gr. 16 cm w konstrukcji szkieletowej oraz słupy 16/16 cm.

Dane techniczne

Powierzchnia użytkowa115.68 m²
Kubatura netto630.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
17.00 x 21.50 m
FunkcjonalnościBez garażu
Ilość pokoi4
KondygnacjeParter
TechnologiaBale
