L-306

Odbicie lustrzane:
Cena:
3 100,00 zł
Karta katalogowa:

Ściany zewnętrzne – z bala drewnianego grubości 24 cm z odpowiednią warstwą ocieplenia, pełnią rolę konstrukcyjną nośną konstrukcji stropu i dachu oraz przegrody termicznej. Ściany wewnętrzne...

Czytaj więcej

Opis projektu

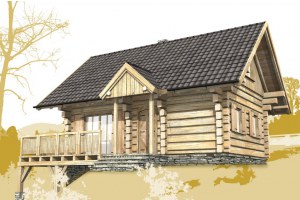

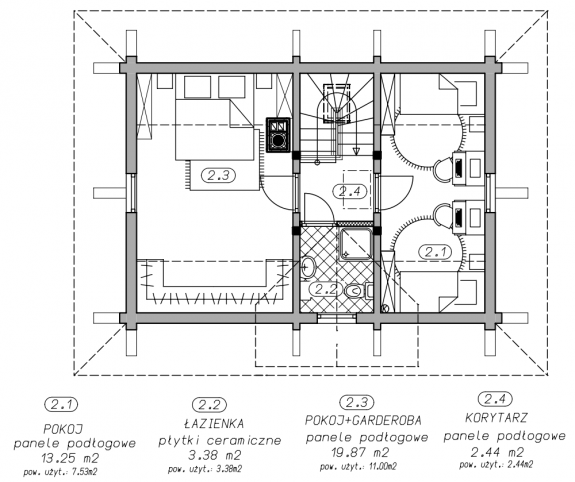

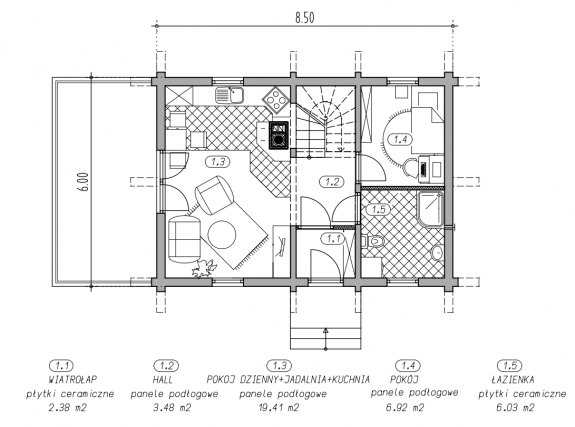

Rzuty i przekroje

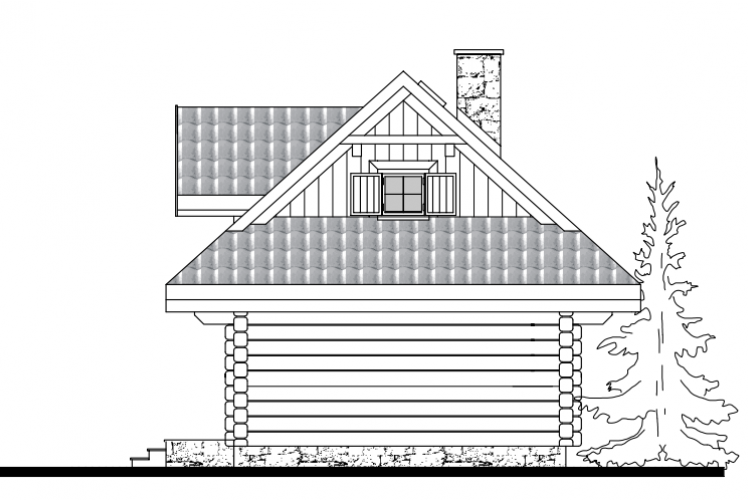

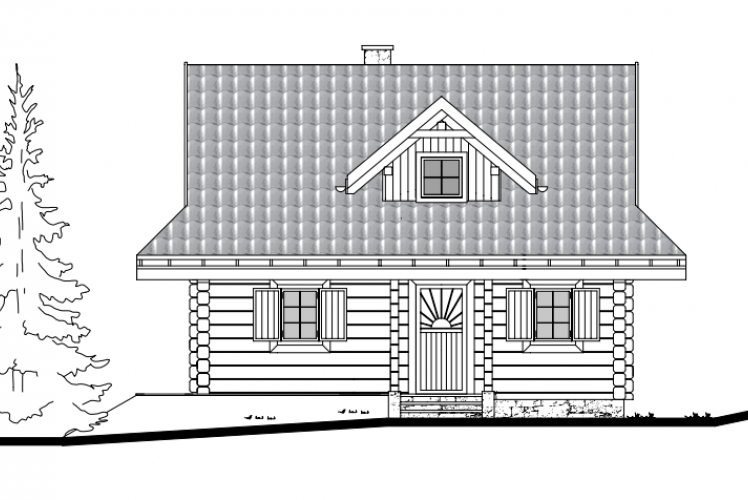

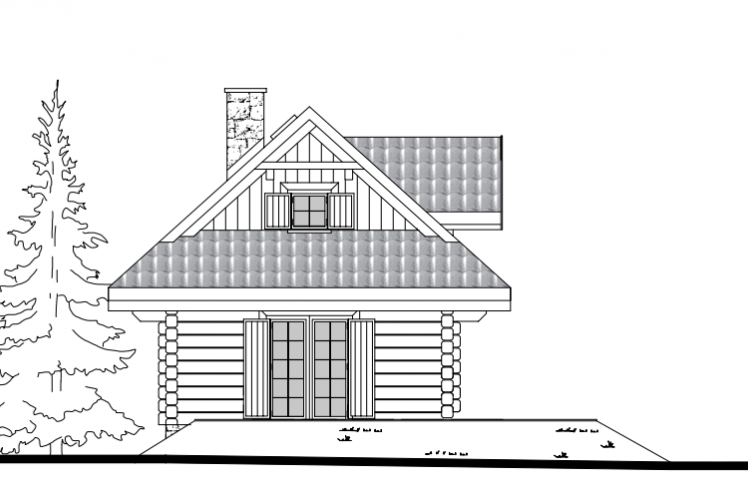

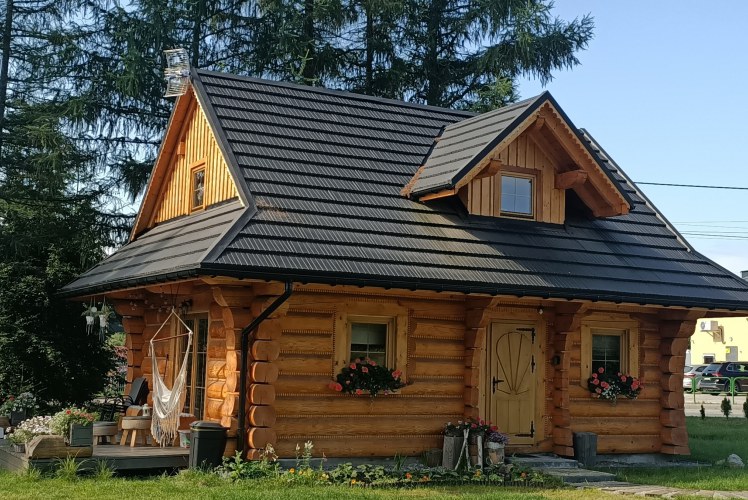

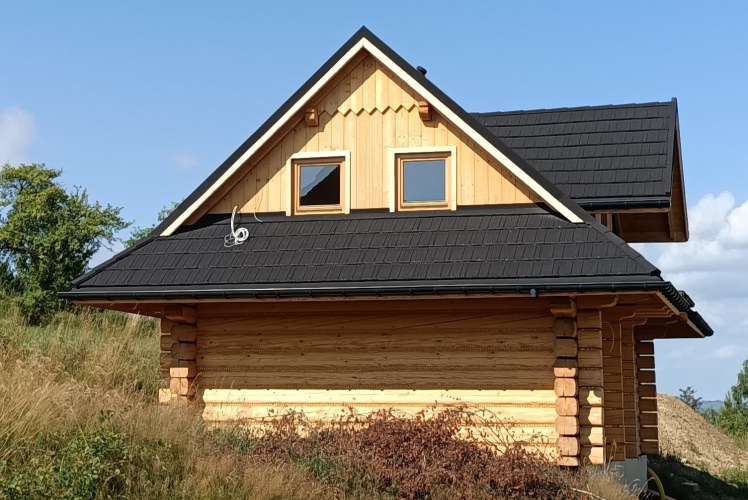

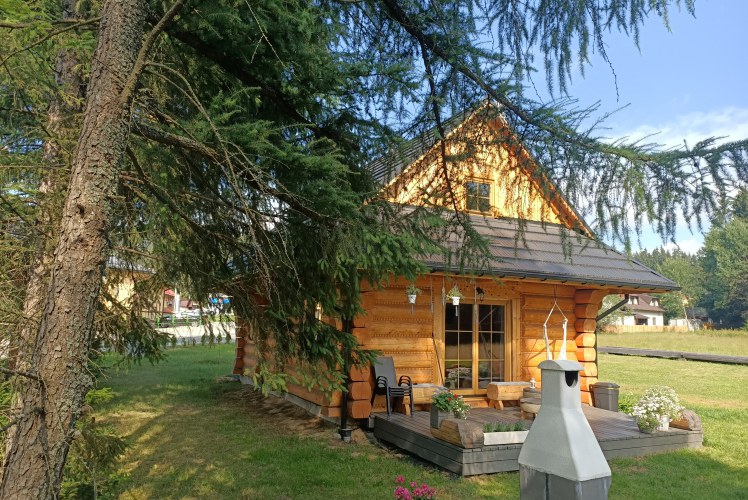

Realizacje

Opis projektu

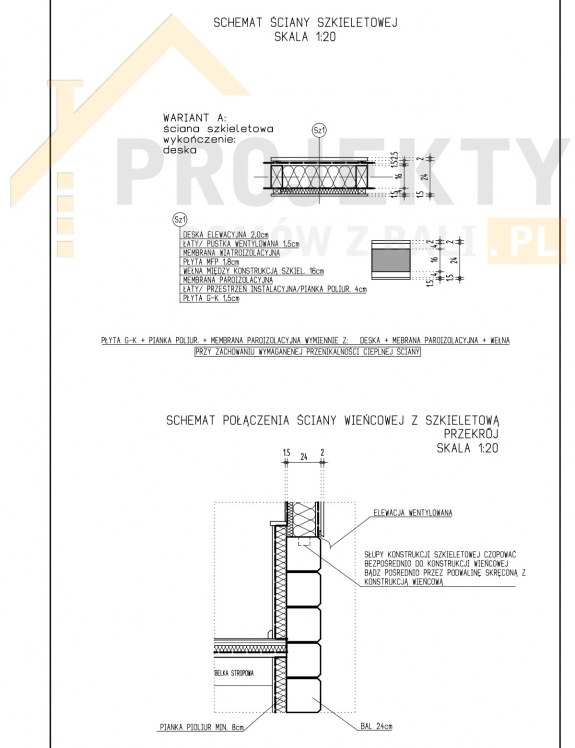

Ściany zewnętrzne – z bala drewnianego grubości 24 cm z odpowiednią warstwą ocieplenia, pełnią rolę konstrukcyjną nośną konstrukcji stropu i dachu oraz przegrody termicznej.

Ściany wewnętrzne nośne – pełnią rolę nośną konstrukcji stropu i dachu. W projekcie zastosowano – na parterze ścianę z bala gr. 16 cm, na poddaszu rolę nośną spełniają słupy.

Przegrody wewnętrzne
Ściany wewnętrzne parteru i poddasza – gr. 10 i 12 cm w konstrukcji szkieletowej, wypełnione wełną mineralną.

Schody wewnętrzne
Schody z parteru na poddasze – schody drewniane, policzkowe.

Izolacje termiczne

  • Podłoga parteru – izolacja ze styropianu twardego gr. 10 cm.
  • Podłoga na poddaszu – izolacja z wełny mineralnej o gr. 5 cm.
  • Ściany zewnętrzne – izolacja z wełny mineralnej gr. 10 cm.
  • Ściany szczytowe poddasza – izolacja z wełny mineralnej gr. 15 cm.
  • Dach – izolacja z wełny mineralnej gr. 15+5 cm.

Stropy
Strop nad parterem drewniany z belek gr. 16/20 cm.



INSTALACJA OGRZEWANIA

Zaprojektowano ogrzewanie elektryczne z wykorzystaniem pieców akumulacyjnych – lokalizacja w pomieszczeniach zgodnie z częścią rysunkową.

Piece akumulacyjne charakteryzują się:

  • Wygodną obsługą i energooszczędnym działaniem dzięki inteligentnej automatyce ładowania C-Plus Technology

  • Zintegrowanym regulatorem temperatury pomieszczenia z programatorem tygodniowym i wykrywaniem otwartego okna

  • Łatwo dostępnym panelem obsługowy z podświetlanym wyświetlaczem LCD

  • Długą żywotnością

  • Bardzo cichą pracą dzięki cichemu wentylatorowi poprzecznemu

  • Możliwością powieszenia pieca na ścianie lub montaż na podłodze.

ZESTAWIENIE MATERIAŁÓW DLA INSTALACJI OGRZEWANIA PIECAMI AKUMULACYJNYMI



  1. Piec akumulacyjny SHS 1200

moc grzewcza 480 W

znamionowa moc przyłączeniowa 1,20 kW

Zabezpieczenie 10 A, prąd znamionowy 1,7 A

wysokość 546 mm, szerokość 580 mm, głębokość 218 mm - 6 szt.



  1. Piec akumulacyjny SHS 3600

moc grzewcza 1360 W

znamionowa moc przyłączeniowa 3,60 kW

Zabezpieczenie 10 A, prąd znamionowy 5,2 A

wysokość 546 mm, szerokość 1224 mm, głębokość 218 mm - 1 szt.



  1. Piec akumulacyjny SHS 4200

moc grzewcza 1590 W

znamionowa moc przyłączeniowa 4,20 kW

Zabezpieczenie 10 A, prąd znamionowy 6,1 A

wysokość 546 mm, szerokość 1385 mm, głębokość 218 mm - 1 szt.



  1. Piec akumulacyjny SHS 1800

moc grzewcza 730 W

znamionowa moc przyłączeniowa 1,80 kW

Zabezpieczenie 10 A, prąd znamionowy 2,6 A

wysokość 546 mm, szerokość 741 mm, głębokość 218 mm - 1 szt.

Instalację wody zimnej i ciepłej zaprojektowano z rur wielowarstwowych firmy VIESSMANN średnicach: 32, 26 i 20 mm, Połączenia wykonać jako zaprasowywane, natomiast połączenia elementów armatury tzn. zaworu do spłuczki, baterii umywalkowej, zlewozmywakowej, prysznicowej należy podłączyć złączkami gwintowanymi.

Przewody poprowadzić w bruzdach pod tynkiem lub w wylewce podłogowej w otulinie z pianki Polting. W miejscach przejść przewodów przez przegrody budowlane założyć tuleje ochronne, a przestrzeń między rura a tuleją wypełnić materiałem elastycznym.

Przy wykonywaniu instalacji należy pamiętać o stosowaniu kompensacji w przypadku odcinków prostych z rur wielowarstwowych dłuższych niż 3,0 m dla wody ciepłej i 5,0 m dla wody zimnej. Kompensacje przewodów wykonać zgodnie z instrukcją montażu rur wielowarstwowych VIESSMANN. Dobór armatury i białego montażu pozostawia się w gestii Inwestora. Ciepła woda w kuchni i łazienkach będzie uzyskiwana z podgrzewaczy elektrycznych przepływowych – zgodnie z częścią rysunkowa.

Budujesz dom w Bielsku-Białej lub okolicach?
Zapraszamy do naszego biura w Bielsku-Białej. Zajmujemy się adaptacją projektów gotowych oraz opracowanie projektów indywidualnych.

Dane techniczne

Powierzchnia użytkowa63.07 m²
Powierzchnia zabudowy51.00 m²
Kubatura netto290.00 m³
Kąt nachylenia dachu42°
Wymiary budynku
długość x szerokość
6.00 x 8.50 m
Min. wymiary działki
długość x szerokość
14.00 x 16.50 m
