L-303 tech. murbudynek rekreacji indywidualnej

Odbicie lustrzane:
Cena:
2 000,00 zł 1 600,00 zł
Karta katalogowa:

Budynek rekreacji indywidualnej, niski, wymiary budynku 5,00m x 7,00m , wysokość budynku – 6,71m , liczba kondygnacji nadziemnych – 1, liczba lokali – 1, kategoria obiektu – III . Budynek nie jest...

Czytaj więcej

Opis projektu
Rzuty i przekroje

Opis projektu

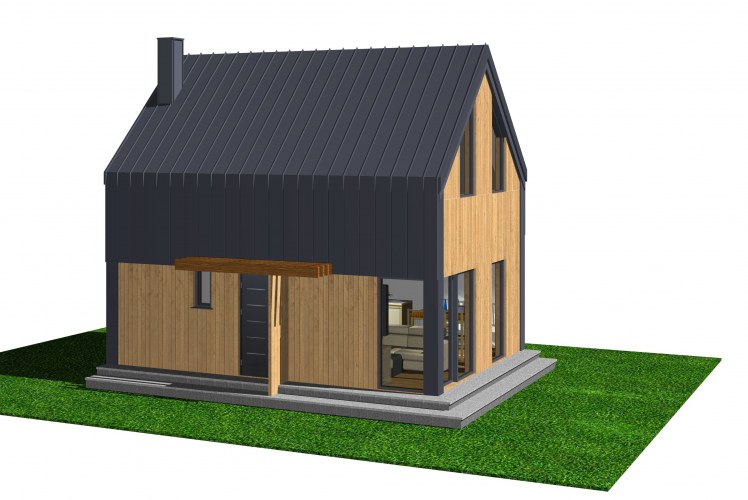

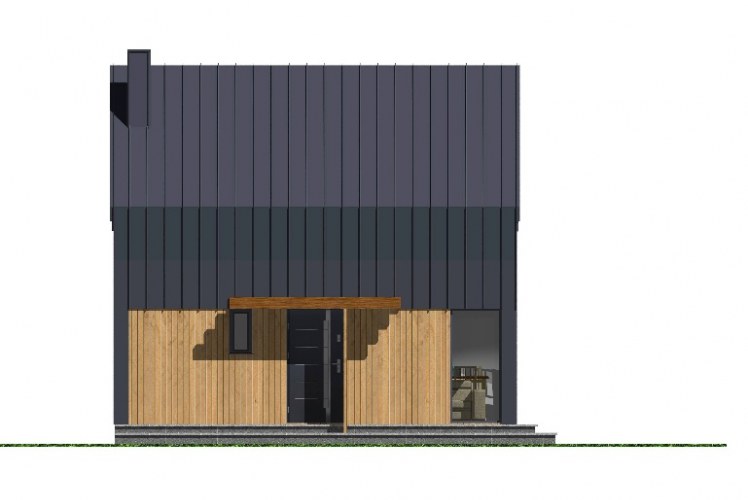

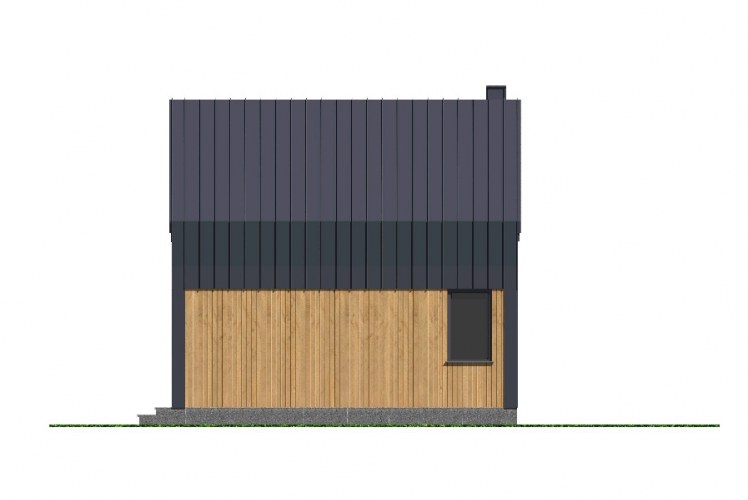

Budynek rekreacji indywidualnej, niski, wymiary budynku 5,00m x 7,00m , wysokość budynku – 6,71m , liczba kondygnacji nadziemnych – 1, liczba lokali – 1, kategoria obiektu – III .

Zamierzony sposób użytkowania oraz program użytkowy obiektu budowlanego:

Budynek zaprojektowano jako obiekt wolno stojący. Jest to budynek parterowy, nie podpiwniczony, posiadający poddasze nieużytkowe z dachem dwuspadowym i połaciami nachylonymi pod kątem 450. Parter budynku zaplanowano jako strefę dzienną i nocną. Na poziomie parteru znajduje się salon z aneksem kuchennym, łazienka i sypialnia. W pokoju dziennym przewidziano miejsce na kominek (koza) oraz wyjście na taras. Poddasze nieużytkowe.

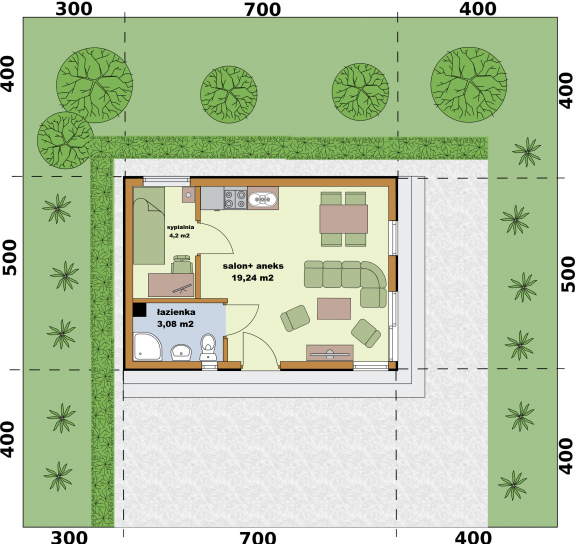

PARTER



Pow. podłogi [ m2 ]

Pow. użytkowa [ m2 ]

1,1

salon+aneks

19,24

19,24

1,2

łazienka

3,08

3,08

1,3

sypialnia

4,20

4,20



Razem pow.



26,52m2



26,52m2



PODDASZE

2,1

strych

10,02

-



Razem pow.



36,54m2



-



Łącznie pow.



36,54 m2



26,52 m2

Przegrody zewnętrzne i wewnętrzne nośne

Ściany zewnętrzne – w części nośnej parteru i poddasza – ściany gr. 24 cm w z bloczków betonu komórkowego + ocieplenie i warstwy wykończeniowe .

Ściany fundamentowe - znajdujące się częściowo w gruncie, zaprojektowano jako ściany wylewane zbrojone siatką z prętami Ø10 co 15cm w pionie, w poziomie Ø6 co 20cm, zbrojenie usytuować obustronnie. . W przypadku wykonania ścian z bloczków betonowych należy wykonać w ścianie rdzenie żelbetowe w odstępach max. co 3m. Rdzenie zbroić podłużnie prętami 4Ø12, strzemionami Ø6 co 18cm.

Słupy wewnętrzne nośne - pełnią rolę nośną konstrukcji stropu i dachu. W projekcie zastosowano – na parterze słupy żelbetowe i poddaszu słupy drewniane

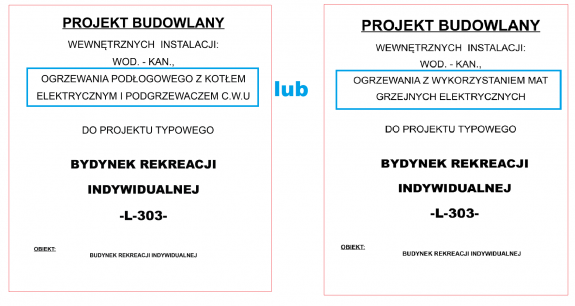

INSTALACJA C.O.
Zaprojektowano ogrzewanie elektryczne z wykorzystaniem mat elektrycznych.
W celu wspomagania mat elektrycznych zastosować kominek na drewno wg odrębnego opracowania.

Maty grzejne służą do montażu w cienkiej warstwie kleju do płytek, masy samopoziomującej itp. Standardowa minimalna grubość warstwy podłogi wynosi 5-8 mm, a mata grzejna ma 3-4,5 mm grubości. Minimalizuje to wzrost poziomu podłogi. Elektryczne maty grzejne składają się z cienkiego kabla bezpiecznie przymocowanego do samoprzylepnej siatki z włókna szklanego, zwykle o szerokości 50 cm. Cienkie maty grzejne są produkowane jako gotowe części grzejne o określonej powierzchni (tj. 0,5, 1, 1,5...12 m²) wraz z kablem zasilającym (przewód doprowadzający) i hermetycznie zamkniętymi połączeniami.

WENTYLACJA
Pomieszczenia: kuchnia oraz łazienka posiadają wentylację grawitacyjną wywiewną. Drzwi łazienki powinny być wyposażone w kratkę nawiewną umieszczoną w dolnej części drzwi.

ZESTAWIENIE MATERIAŁÓW DLA INSTALACJI WOD-KAN
1. Rury wielowarstwowe VIESSMANN o śr. 32 mm - 10 m
2. Rury wielowarstwowe VIESSMANN o śr. 26 mm - 3 m
3. Rury wielowarstwowe VIESSMANN o śr. 20 mm - 8 m
4. Otulina Polting dla rur instalacji wody stosownie do średnic
5. Zlewozmywak z syfonem i baterią zlewozmywakową - 1 kpl.
6. Umywalka z syfonem i baterią umywalkową - 1 kpl.
7. Miska ustępowa wisząca z na stelażu -1kpl.
8. Prysznic z zestawem - 1 kpl.
9. Zawór kulowy dn 25 - 3 szt.
10. Wodomierz skrzydełkowy dn 20 - 1 szt.
11. Zawór antyskażeniowy dn 25 - 1 szt.
12. Filtr siatkowy samopłuczący dn 25 - 1 szt.
13. Zawór kulowy z kurkiem spustowym dn 25 - 1 szt.
14. Zawór kulowy ze złączką do węża dn 20 - 1 szt.
15. Rury PVC kanalizacyjne:
śr. 50 mm - 1 m
śr. 75 mm - 1 m
śr. 110 mm - 17 m
śr. 160 mm - 3 m
16. Kształtki PVC o śr. 50 mm, 75 mm, 110 mm - 1 kpl.
17. Rewizja PVC śr. 110mm - 1 szt.
18. Wywiewka dachowa PVC śr. 160/110mm - 1 szt.
19. Rura wywiewna kanalizacyjna - 1 szt.
20. Podgrzewacz elektryczny wody przepływowy VITOTHERM EI4.A21
moc 21kW, Prąd znamionowy 30 A, Napięcie zasilania 400 V, zakres temp. wody użytkowej 30-60 stC, maksymalny strumień ciepłej wody 10,1 l/min dla delta 30K
- 1 szt.
21. Podgrzewacz elektryczny wody przepływowy VITOTHERM EI5, do montażu pod zlewem moc 5,5 kW, Prąd znamionowy 23,9 A, Napięcie zasilania 230 V,
zakres temp. wody użytkowej do 40 stC maksymalny strumień ciepłej wody 2,7 l/min dla delta 30K - 1 szt

Dane techniczne

Powierzchnia użytkowa26.52 m²
Powierzchnia zabudowy35.00 m²
Powierzchnia dachu50.00 m²
Kubatura191.00 m³
Kąt nachylenia dachu45°
Wymiary budynku
długość x szerokość
5.00 x 7.00 m
Min. wymiary działki
długość x szerokość
13.00 x 14.00 m
