L-302dom w tech. szk. z poddaszem lub bez poddasza użytkowego

Odbicie lustrzane:
Cena:
2 200,00 zł
Karta katalogowa:

Na parterze i poddaszu - zaprojektowano ściany wykonane z konstrukcji szkieletowej grubości 16 cm ocieplone wełną mineralną gr 15 cm. Ściany fundamentowe wylewane lub murowane z bloczków betonowych do poziomu izolacji poziomej ściany, dodatkowo ocieplone od wewnątrz styropianem gr.8 cm.

Słupy wewnętrzne nośne - pełnią rolę nośną konstrukcji stropu i dachu. W projekcie zastosowano – na parterze i poddaszu słupy nośne gr. 16/16 i 16/22 cm .

Czytaj więcej

Opis projektu

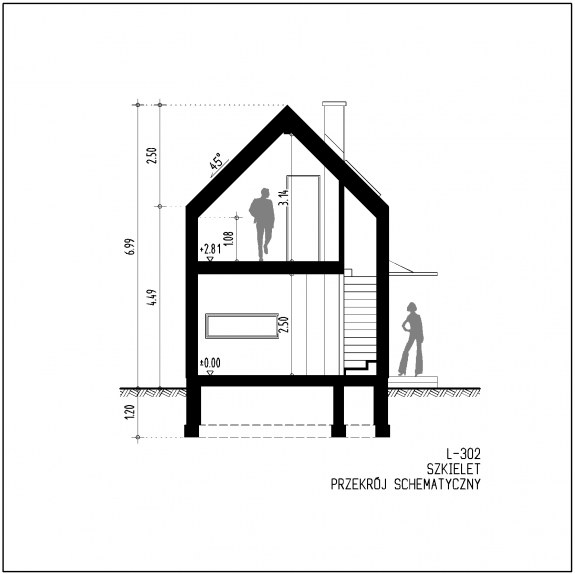

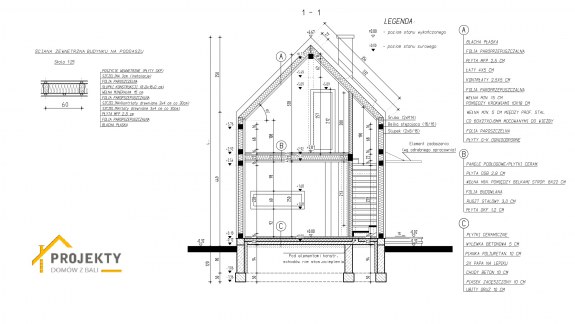

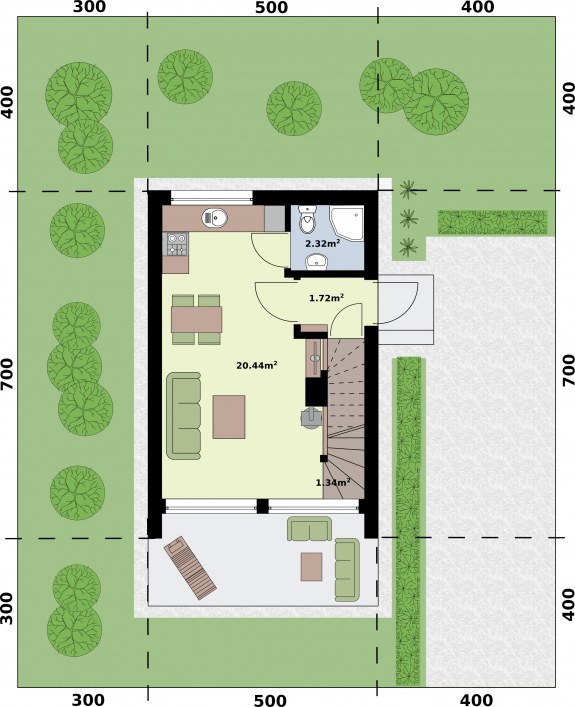

Rzuty i przekroje

Opis projektu

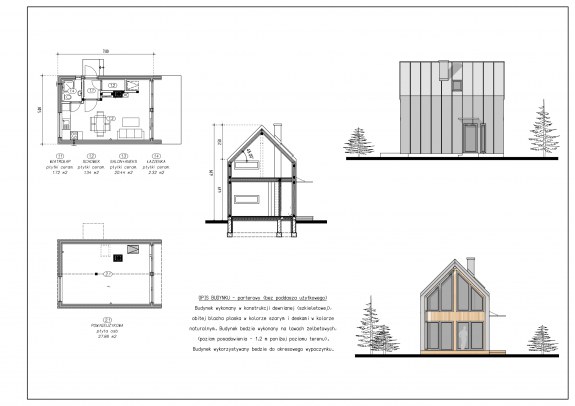

Istnieje możliwość przygotowania tego projektu w wersji "na zgłoszenie" W takim przypadku poddasze zostanie opisane jako strych nieużytkowy.

Projekt może również zostać opisany, jako parterowy budynek rekreacji indywidualnej z antresolą.

Zobacz wersję bez poddasza - L303

Zobacz galerię zdjęć L-302

W budynku L-302 ciepła woda użytkowa jest wytwarzana w elektrycznych podgrzewaczach wody – zgodnie z projektem instalacji sanitarnej. Łączna moc, jaką pobierają te podgrzewacze to: 2 x 5,5kW = 11kW.

Kuchenka elektryczna pobiera 8kW mocy.

Centralne ogrzewanie jest wykonane z grzejników elektrycznych, które łącznie pobierają 5kW mocy.

W sumie centralne ogrzewanie, ciepła woda i kuchenka elektryczna to łącznie 24kW mocy zainstalowanej. Dodając do tego pozostałe instalacje wychodzi 29kW mocy zainstalowanej a po przeliczeniu moc maksymalna wynosi 20kW.

Gdyby ogrzewanie wody i co było z pieca gazowego, a nie z urządzeń elektrycznych, wtedy moc dla budynku wynosiłaby 14kW.

Ściany wewnętrzne parteru – ścianki z konstrukcji szkieletowej gr.12cm wypełnione wełną mineralną

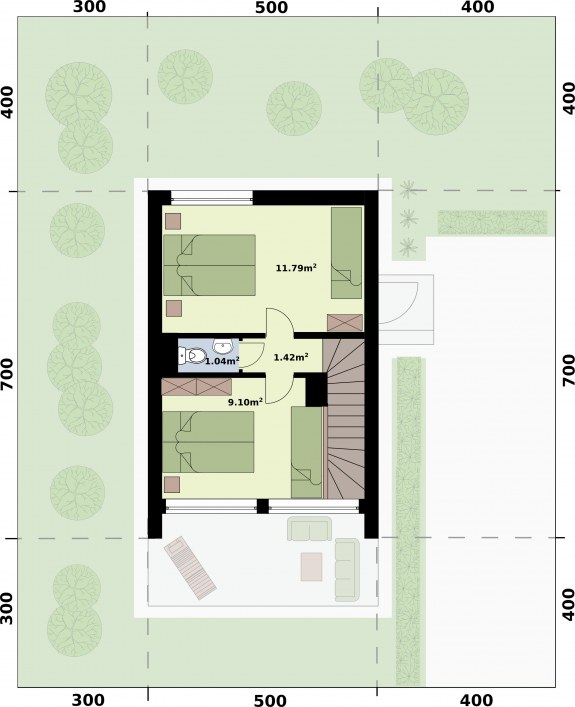

Ściany wewnętrzne poddasza – ścianki z konstrukcji szkieletowej gr.12 cm wypełnione wełną mineralną.



Dach

Konstrukcja drewniana krokwiowo - płatwiowa z płatwią w kalenicy gr. 16x16 cm z drewna sosnowego lub świerkowego klasy C24. Dach w całości pokryto łatami i kontrłatami. Krokwie o przekroju 10x18cm, kontrłaty 2,5 x 5 cm. Wszystkie elementy drewniane należy zabezpieczyć przed korozją biologiczną przez min. 2-krotne smarowanie preparatem solnym np. „Intox S’’ wg wytycznych i zleceń producenta lub inne środki dopuszczone do stosowania w budownictwie mieszkalnym zabezpieczającym elementy drewniane przed grzybami, owadami i ogniem.

Budujesz dom w Bielsku-Białej lub okolicach?
Zapraszamy do naszego biura w Bielsku-Białej. Zajmujemy się adaptacją projektów gotowych oraz opracowanie projektów indywidualnych.

Rynna w domach bezokapowych

rynnya-dom-bez-okapu



Częścią każdego projektu jest charakterystyka energetyczna, która stanowi dokument poglądowy.
Autor adaptacji projektu powinien korygować projekt, uwzględniając uwarunkowania lokalne.
Proszę pamiętać, że prawidłowo przygotowana charakterystyka powinna uwzględniać konkretne miejsce, oraz użyte materiały do budowy i izolacji.
Charakterystykę składa się do urzędu wraz z częścią techniczną po wybudowaniu budynku.

Dane techniczne

Powierzchnia użytkowa42.34 m²
Powierzchnia zabudowy35.00 m²
Powierzchnia całkowita70.00 m²
Kubatura netto280.00 m³
Kąt nachylenia dachu45°
Wymiary budynku
długość x szerokość
7.55 x 5.00 m
Wysokość budynku6.90 m
Min. wymiary działki
długość x szerokość
13.00 x 15.00 m
